TURN de ACCES profesional cu scari integrate – EGEA TOWER 160C

CARACTERISTICI TEHNICE PRINCIPALE

Schela turn multifuncțională cu trepte EGEA 160C poate fi utilizată până la o sarcină distribuită de 200 kg/mp. Pe podina de lucru pot sta doi lucrători și echipamentul de lucru.

Scările sunt folosite pentru urcarea și coborârea lucrătorilor și sunt confecționate din aluminiu, fiind dimensionate pentru o sarcină maximă de 150 kg (1 lucrător și echipamentul de lucru).

Dimensiuni principale

• Schela se poate monta pe o înălțime de 30 m și pe lungime nelimitată, cu diferite configurări.

• Un modul etaj are dimensiunea:

  • Lățime: 1,60 m

  • Lungime: 2,36 m

  • Înălțime: 2,20 m

DESCRIERE ȘI COMPONENTĂ

Schela este concepută pentru a putea fi transportată ușor, în stare demontată, și ansamblată în locuri accesibile.

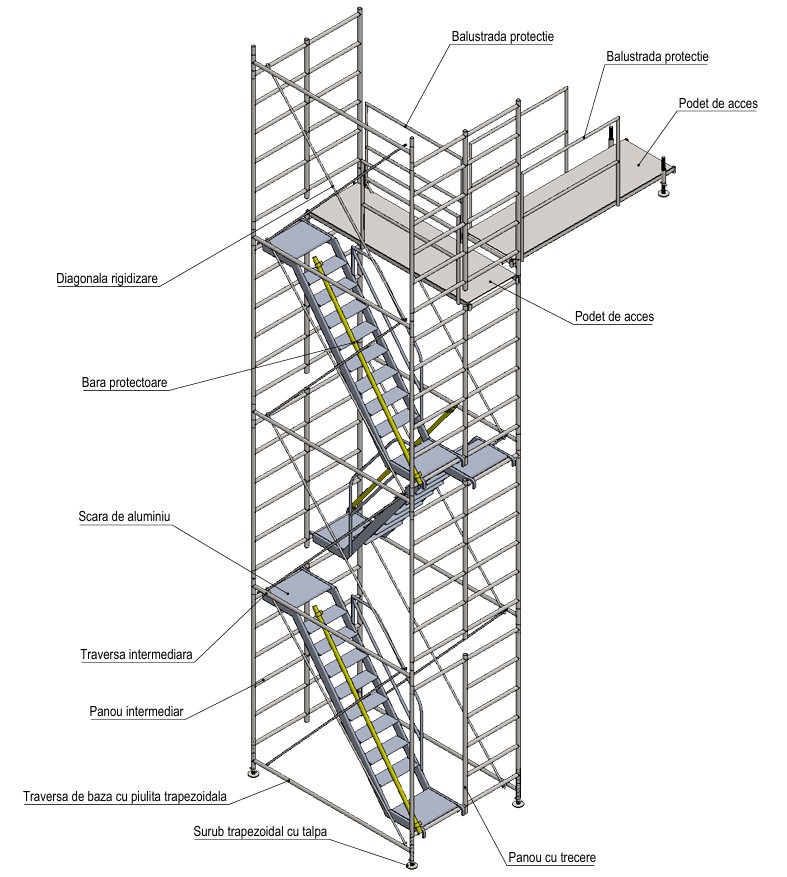

Componente principale

TRAVERSA DE BAZĂ

• Construcție sudată din profil (țeavă de oțel).

• Include:

  • 6 buc. Picioare de calare – pentru sprijinirea pe sol și reglarea orizontalității.

  • 3 buc. Sisteme de centrare – pentru fixarea primului modul etaj pe traversă.

SUBANSAMBLU SPRIJIN

• Construit din:

  • Traversă de bază sudată (țeavă de oțel) cu picioare reglabile.

  • Rigidizare de sprijin – legarea de clădire se face cu ancore cuplate cu țeavă specială din oțel, prinsă de fiecare modul etaj al schelei, cu cuplă fixă sau rotativă.

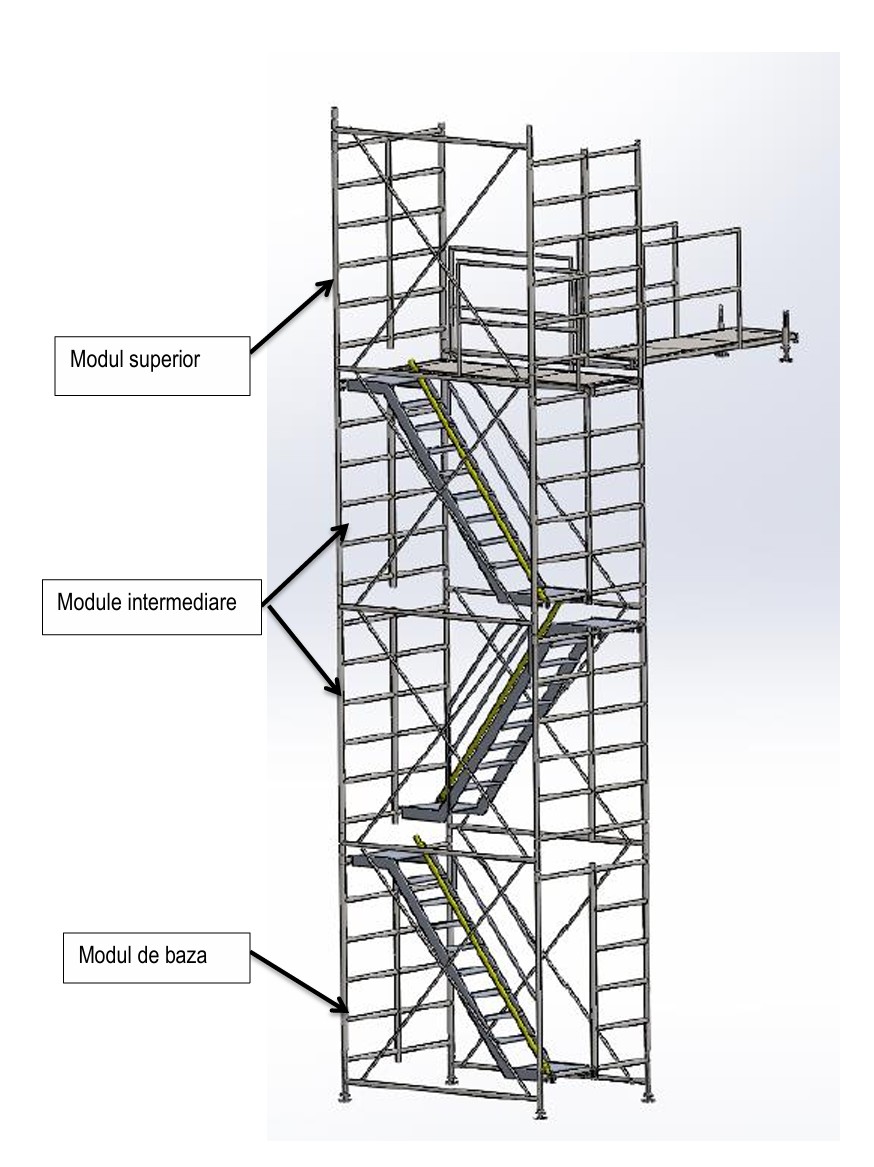

MODULUL SCHELEI

• Format din două laterale ce alcătuiesc modulul etaj (profile țeavă rotundă Ø48 mm, îmbinare din țeavă Ø40 mm și parapet demontabil de protecție).

• Include:

  • 1 buc. Scară cu trepte și balustradă stânga/dreapta.

  • 2 buc. Bare de rigidizare (OL).

  • 2 buc. Cuple centrale, legate între ele cu tijă din oțel.

  • 4 buc. Diagonale (OL).

PODINA DE LUCRU

• Construcție sudată din profile de oțel, placată cu TEGO antiderapant.

• Prevăzută cu fixatori din oțel, pentru a fi așezată pe treptele celor două laterale ale modulului și pe balustrada de protecție.

• Scările celor două laterale se montează pe verticală, fixându-se una față de alta împreună cu barele de rigidizare, prin intermediul bolturilor cu siguranță rabatabilă.

SCARA DE CAPĂT

• Construcție sudată, realizată din profile de oțel sau aluminiu.

• Se montează în partea superioară a schelei.

BALUSTRADA DE PROTECȚIE

• Construcție sudată din profile de oțel.

• Prevăzută cu fixatori metalici pentru a fi montată pe treptele celor două scări laterale (la capăt), la înălțimea de lucru dorită.
